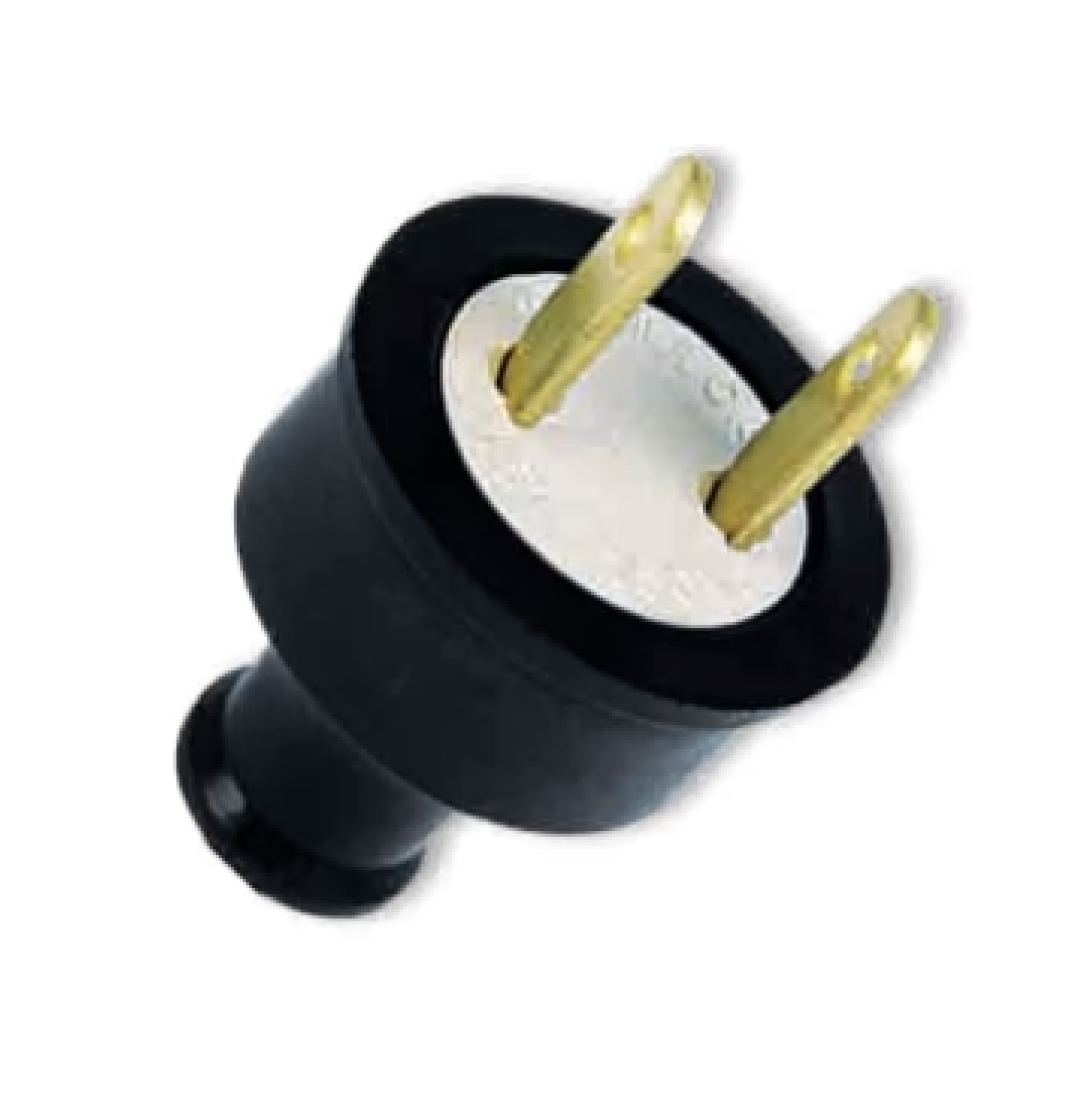

La CLAVIJA 15 AMP DOMESTICA CODELCA C-018 es un dispositivo de conexión eléctrica diseñado para conectar equipos y aparatos eléctricos de uso general a tomacorrientes compatibles. Su configuración de pata plana tipo doméstico permite realizar conexiones en instalaciones eléctricas monofásicas que utilizan este estándar de clavija.
La referencia C-018 corresponde a una clavija en caucho de pata plana tipo doméstico, con una capacidad de conexión de 15 A, fabricada por CODELCA. El fabricante la clasifica dentro de su línea de clavijas y enchufes de 15 amperios y la destina al uso general en equipos eléctricos de bajo consumo de corriente monofásica.
Su cuerpo está fabricado en caucho, material que proporciona flexibilidad y aislamiento alrededor de los elementos conductores. Esta construcción permite una manipulación práctica durante la conexión y desconexión del equipo y resulta adecuada para aplicaciones eléctricas de uso general.
La clavija incorpora contactos de cobre, encargados de establecer la conducción eléctrica entre el equipo y el tomacorriente. El uso de cobre en los contactos permite realizar una conexión eléctrica adecuada cuando la clavija se utiliza dentro de las condiciones nominales especificadas por el fabricante.
El diseño de pata plana tipo doméstico corresponde a la configuración NEMA 1-15P, según la ficha técnica oficial de CODELCA. Esta configuración está destinada a tomacorrientes compatibles con dicho estándar, por lo que se debe verificar que el punto de conexión corresponda al tipo de clavija antes de realizar la instalación.
La CLAVIJA 15 AMP DOMESTICA CODELCA C-018 tiene una capacidad de conexión de 15 A y una tensión nominal de 120 V, de acuerdo con la ficha técnica publicada por CODELCA. Su consumo admitido es de 1,8 kW ±10 %, por lo que debe utilizarse en equipos y circuitos que se encuentren dentro de estos parámetros eléctricos.
El fabricante especifica como cable de conexión admitido un conductor de 2 × 14 AWG como mínimo, dato que debe tenerse en cuenta al realizar el montaje de la clavija en un cable de alimentación. La selección del conductor debe ser compatible tanto con la capacidad de la clavija como con las características del equipo que será alimentado.
Esta referencia está destinada al uso general en equipos eléctricos de bajo consumo de corriente monofásica. Puede utilizarse en diferentes equipos y aparatos compatibles que requieran una conexión de 15 A y 120 V mediante una clavija doméstica de dos patas planas.
Su diseño permite utilizarla como elemento de reemplazo cuando una clavija existente se encuentra deteriorada o cuando se requiere instalar una nueva clavija en un cable de alimentación compatible. Para realizar el montaje correctamente, los conductores deben conectarse de acuerdo con las indicaciones correspondientes y asegurarse firmemente dentro del dispositivo.
Es importante destacar que esta referencia no incorpora terminal de polo a tierra. Por esta razón, no debe confundirse con la CODELCA C-003, que sí corresponde a una clavija en caucho con terminal de polo a tierra de 15 A. La C-018 está destinada a la configuración doméstica de pata plana y debe utilizarse únicamente en aplicaciones compatibles con esta característica.
Por su construcción en caucho, contactos de cobre, configuración doméstica de pata plana y capacidad de 15 A, la CLAVIJA 15 AMP DOMESTICA CODELCA C-018 es una solución práctica para electricistas, técnicos, instaladores y usuarios que requieren reemplazar o instalar una clavija para equipos eléctricos monofásicos de bajo consumo.
La instalación debe realizarse con el equipo desconectado de la alimentación eléctrica y por personal que cuente con los conocimientos necesarios para realizar correctamente las conexiones. Asimismo, se debe verificar que el cable, la clavija, el tomacorriente y el dispositivo de protección sean compatibles con la carga eléctrica del equipo.
Características técnicas
- Marca: CODELCA.
- Referencia: C-018.
- Tipo de producto: Clavija eléctrica.
- Configuración: Pata plana tipo doméstico.
- Configuración eléctrica: NEMA 1-15P.
- Corriente nominal: 15 A.
- Tensión nominal: 120 V.
- Consumo admitido: 1,8 kW ±10 %.
- Material del cuerpo: Caucho.
- Material de los contactos: Cobre.
- Terminal de polo a tierra: No.
- Cable de conexión admitido: 2 × 14 AWG mínimo.
- Aplicación: Equipos eléctricos de bajo consumo de corriente monofásica.
- Uso: General.
- Tipo de producto: Clavija doméstica.
- Certificación: RETIE, certificado No. 02038 de CIDET, según documentación publicada por CODELCA.
- Unidad de medida: Unidad.
