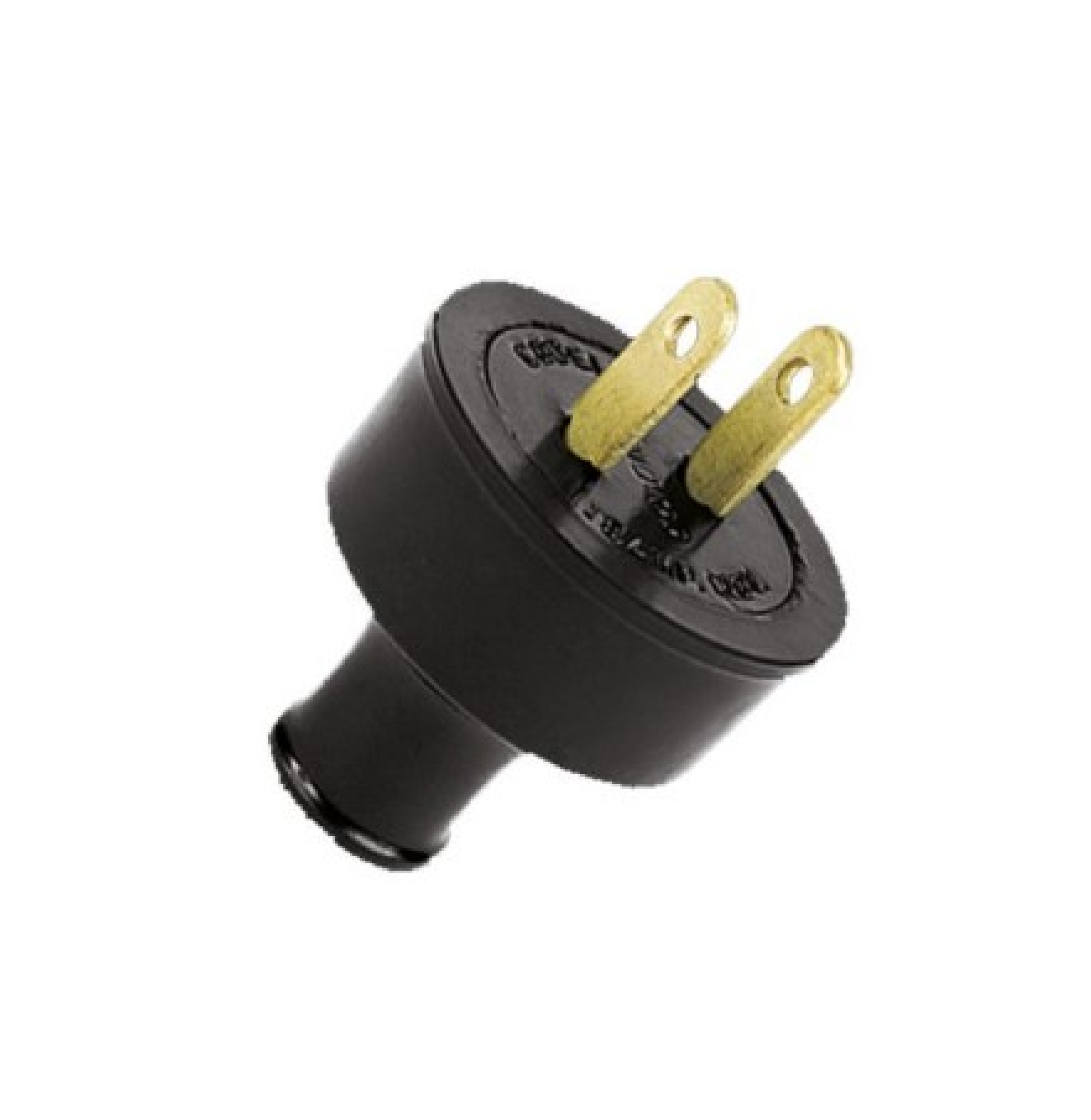

La CLAVIJA 15 AMP INDUSTRIAL CODELCA C-002 es un dispositivo de conexión eléctrica diseñado para conectar equipos eléctricos a tomacorrientes compatibles mediante una configuración de pata plana tipo industrial. Está fabricada para aplicaciones de uso general en equipos eléctricos monofásicos que requieren una capacidad de conexión de hasta 15 amperios.
La referencia C-002 corresponde a una clavija en caucho de pata plana tipo industrial, perteneciente a la línea de clavijas y enchufes de CODELCA. El fabricante la clasifica dentro de sus productos de 15 A y especifica su configuración como NEMA 1-15P.
Su cuerpo está fabricado en caucho, proporcionando una construcción flexible y adecuada para la manipulación habitual durante la conexión y desconexión de equipos. El material también permite proporcionar aislamiento alrededor de los elementos conductores internos.
La clavija incorpora contactos de cobre, destinados a establecer la conducción eléctrica entre el cable de alimentación y el tomacorriente compatible. La combinación de cuerpo de caucho y contactos de cobre proporciona una solución práctica para aplicaciones eléctricas de uso general.
El diseño de pata plana tipo industrial permite realizar la conexión con tomacorrientes compatibles con esta configuración. Aunque se denomina industrial, la ficha técnica de CODELCA la especifica para equipos eléctricos de consumo medio de corriente monofásica, por lo que debe seleccionarse de acuerdo con las características reales del equipo y del circuito donde será utilizada.
La CLAVIJA 15 AMP INDUSTRIAL CODELCA C-002 tiene una capacidad de conexión de 15 A y una tensión nominal de 120 V, de acuerdo con la documentación técnica y de certificación consultada. Su consumo admitido es de 1,8 kW ±10 %, por lo que no debe utilizarse para cargas que excedan la capacidad especificada.
El fabricante establece que el cable de conexión admitido debe ser de 2 × 14 AWG como mínimo. Este dato debe tenerse en cuenta cuando la clavija sea instalada o reemplazada en un cable de alimentación, asegurando que el conductor sea apropiado para la corriente requerida por el equipo.
Su diseño incorpora una grapa de sujeción al conductor, característica que ayuda a mantener el cable asegurado dentro de la clavija y disminuye los esfuerzos mecánicos que podrían transmitirse a las conexiones internas. Esta característica resulta especialmente útil en equipos sometidos a manipulación frecuente.
CODELCA describe esta referencia como una solución para aparatos de consumo medio y trabajo pesado, por lo que puede utilizarse en diferentes equipos eléctricos compatibles con sus características nominales. La selección debe realizarse siempre considerando la corriente, tensión, tipo de conexión y condiciones reales de funcionamiento del equipo.
La configuración NEMA 1-15P corresponde a una clavija de dos patas planas. Esta referencia no cuenta con terminal de polo a tierra, por lo que no debe utilizarse como sustituto de una clavija con puesta a tierra cuando el equipo requiera conductor de protección. Esta es una diferencia importante frente a la C-003, que sí incorpora terminal de polo a tierra.
La clavija puede utilizarse para reemplazar conectores deteriorados o para realizar instalaciones en cables de alimentación de equipos compatibles. Para su montaje se deben realizar correctamente las conexiones internas y asegurar el conductor mediante el sistema de sujeción incorporado.
Antes de instalarla, es necesario verificar que el tomacorriente donde se conectará sea compatible con la configuración de la clavija y que la tensión de alimentación corresponda a los 120 V nominales especificados. También debe comprobarse que la carga del equipo no supere la capacidad de 15 A.
La instalación o reemplazo de una clavija debe realizarse con el equipo desconectado de la alimentación eléctrica y, cuando corresponda, por personal calificado. Una conexión incorrecta puede generar riesgos eléctricos, por lo que deben respetarse las instrucciones del fabricante y las condiciones técnicas de la instalación.
Por su construcción en caucho, contactos de cobre, configuración de pata plana industrial, grapa de sujeción y capacidad de 15 A, la CLAVIJA 15 AMP INDUSTRIAL CODELCA C-002 es una alternativa práctica para electricistas, técnicos, instaladores y usuarios que requieren una clavija de conexión para equipos eléctricos monofásicos de consumo medio.
Características técnicas
- Marca: CODELCA.
- Referencia: C-002.
- Tipo de producto: Clavija eléctrica.
- Configuración: Pata plana tipo industrial.
- Configuración eléctrica: NEMA 1-15P.
- Corriente nominal: 15 A.
- Tensión nominal: 120 V.
- Consumo admitido: 1,8 kW ±10 %.
- Material del cuerpo: Caucho.
- Material de los contactos: Cobre.
- Terminal de polo a tierra: No.
- Sistema de sujeción: Grapa de sujeción al conductor.
- Cable de conexión admitido: 2 × 14 AWG mínimo.
- Aplicación: Equipos eléctricos de consumo medio de corriente monofásica.
- Uso: General.
- Certificación: RETIE – Certificado No. 02038 de CIDET.
- Unidad de medida: Unidad.
