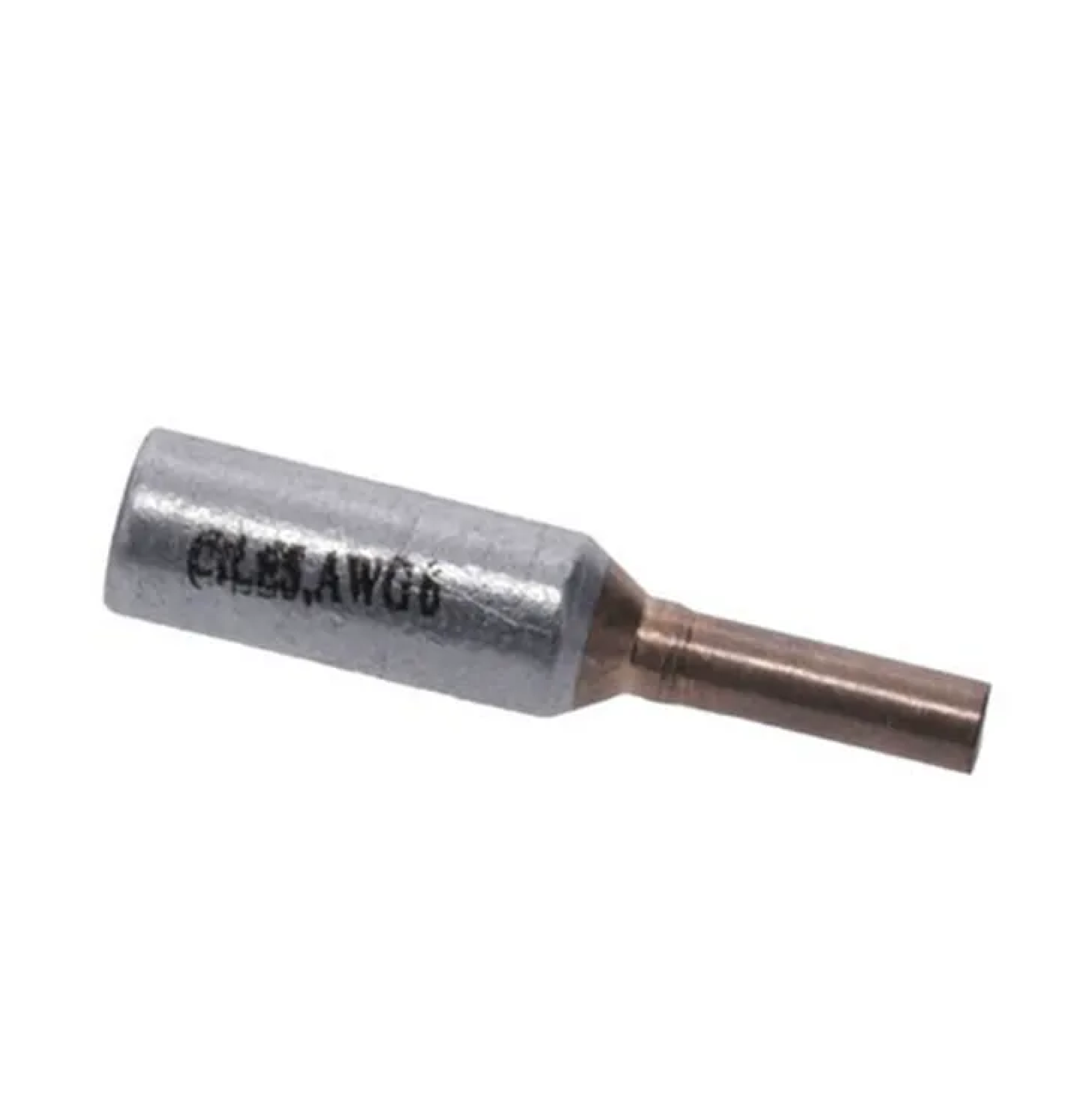

El CONECTOR BIMETALICO PIN N.6 AWG CU-AL 50A-PBL-14 CILES PT850303 es un conector bimetálico de terminal tipo pin diseñado para realizar conexiones eléctricas con conductores de cobre y aluminio (CU-AL). Su configuración permite obtener una terminación adecuada del conductor para facilitar su conexión en equipos y dispositivos eléctricos compatibles con terminales tipo pin.
Esta referencia corresponde al modelo PBL-14 de CILES y está diseñada para conductores de calibre N.° 6 AWG, con una capacidad nominal de 50 A. La referencia PT850303 identifica específicamente este producto dentro de la familia de conectores bimetálicos tipo pin de CILES. El fabricante diferencia cada referencia de acuerdo con el calibre del conductor y la capacidad de corriente correspondiente.
Su construcción bimetálica CU-AL permite utilizarlo con conductores de cobre o aluminio, proporcionando una solución para instalaciones eléctricas donde se requiere realizar una conexión adecuada entre estos materiales y un punto de conexión compatible. Este tipo de terminal resulta especialmente útil en aplicaciones donde se utilizan conductores de aluminio y se requiere una terminación apropiada para su conexión a equipos eléctricos.
El diseño tipo pin incorpora una sección destinada a alojar el conductor y una terminación metálica en forma de pin que facilita su inserción en el punto de conexión correspondiente. Esta configuración permite mantener el conductor correctamente terminado y facilita su conexión en dispositivos eléctricos diseñados para recibir este tipo de terminal.
CILES indica que sus conectores bimetálicos tipo pin se utilizan en gabinetes de medidores de corriente, tableros de servicios generales y zonas comunes que se instalan con acometidas de aluminio, así como en redes eléctricas domiciliarias y comerciales. Por lo tanto, la referencia PT850303 puede utilizarse en diferentes aplicaciones de instalación y distribución eléctrica, siempre que las características del circuito y del equipo sean compatibles con el conector.
El modelo PBL-14 cuenta con dimensiones específicas que permiten diferenciarlo de los demás conectores bimetálicos tipo pin de la misma familia. De acuerdo con el catálogo técnico de CILES, presenta un diámetro interior de 5,2 mm, un diámetro del pin de 4,80 mm y un diámetro exterior de 9,8 mm. Su longitud L2 es de 22 mm, la longitud L1 es de 18 mm y su longitud total es de 45 mm.
La instalación del terminal se realiza mediante compresión, utilizando una herramienta apropiada para el tipo de conector y el calibre del conductor. Para obtener una conexión correcta, el conductor debe prepararse adecuadamente, introducirse completamente dentro del cuerpo del terminal y posteriormente realizar la compresión siguiendo el procedimiento correspondiente.
Una correcta instalación permite obtener una conexión mecánica firme y un contacto eléctrico adecuado. Por esta razón, el montaje debe ser realizado por personal capacitado y utilizando herramientas compatibles con las características del terminal.
Por su capacidad de 50 A, compatibilidad con conductores N.° 6 AWG, construcción CU-AL y configuración tipo pin, el CONECTOR BIMETALICO PIN N.6 AWG CU-AL 50A-PBL-14 CILES PT850303 es una solución práctica para diferentes trabajos de instalación, mantenimiento y adecuación de redes eléctricas.
Es una alternativa adecuada para electricistas, instaladores, técnicos y proyectos residenciales y comerciales que requieren un terminal bimetálico tipo pin para conductores de cobre o aluminio calibre 6 AWG.
Características técnicas
- Marca: CILES.
- Referencia: PT850303.
- Modelo: PBL-14.
- Tipo de producto: Conector bimetálico terminal tipo pin.
- Material de conexión: CU-AL.
- Compatibilidad: Conductores de cobre y aluminio.
- Calibre del conductor: N.° 6 AWG.
- Corriente nominal: 50 A.
- Tipo de terminación: Pin.
- Método de instalación: Compresión.
- Diámetro interior: 5,2 mm.
- Diámetro del pin: 4,80 mm.
- Diámetro exterior: 9,8 mm.
- Longitud L2: 22 mm.
- Longitud L1: 18 mm.
- Longitud total: 45 mm.
- Aplicación: Conexión de conductores eléctricos.
- Uso: Redes eléctricas residenciales y comerciales.
- Aplicaciones: Gabinetes de medidores, tableros de servicios generales y zonas comunes con acometidas de aluminio.
- Unidad de medida: Unidad.
