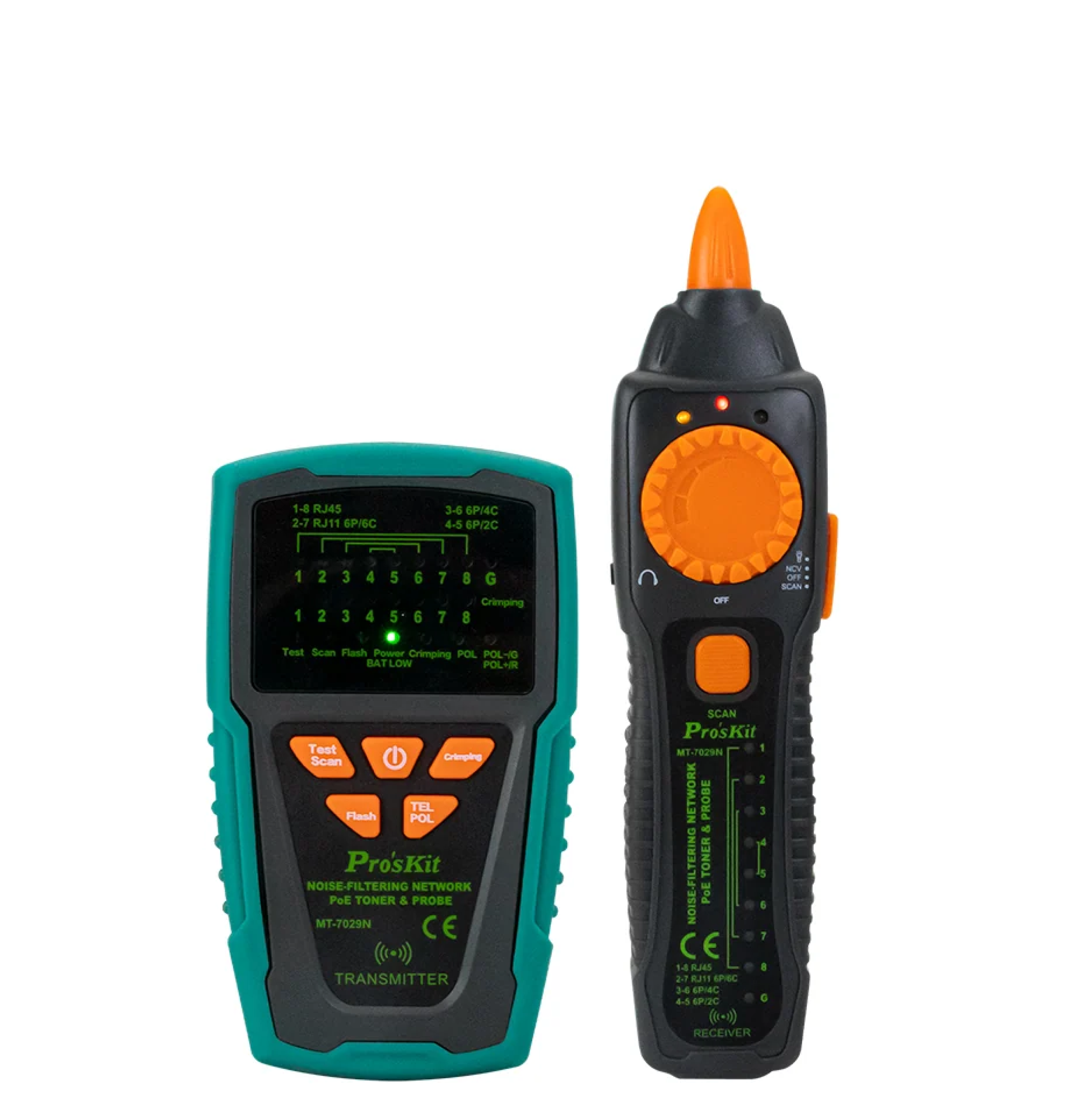

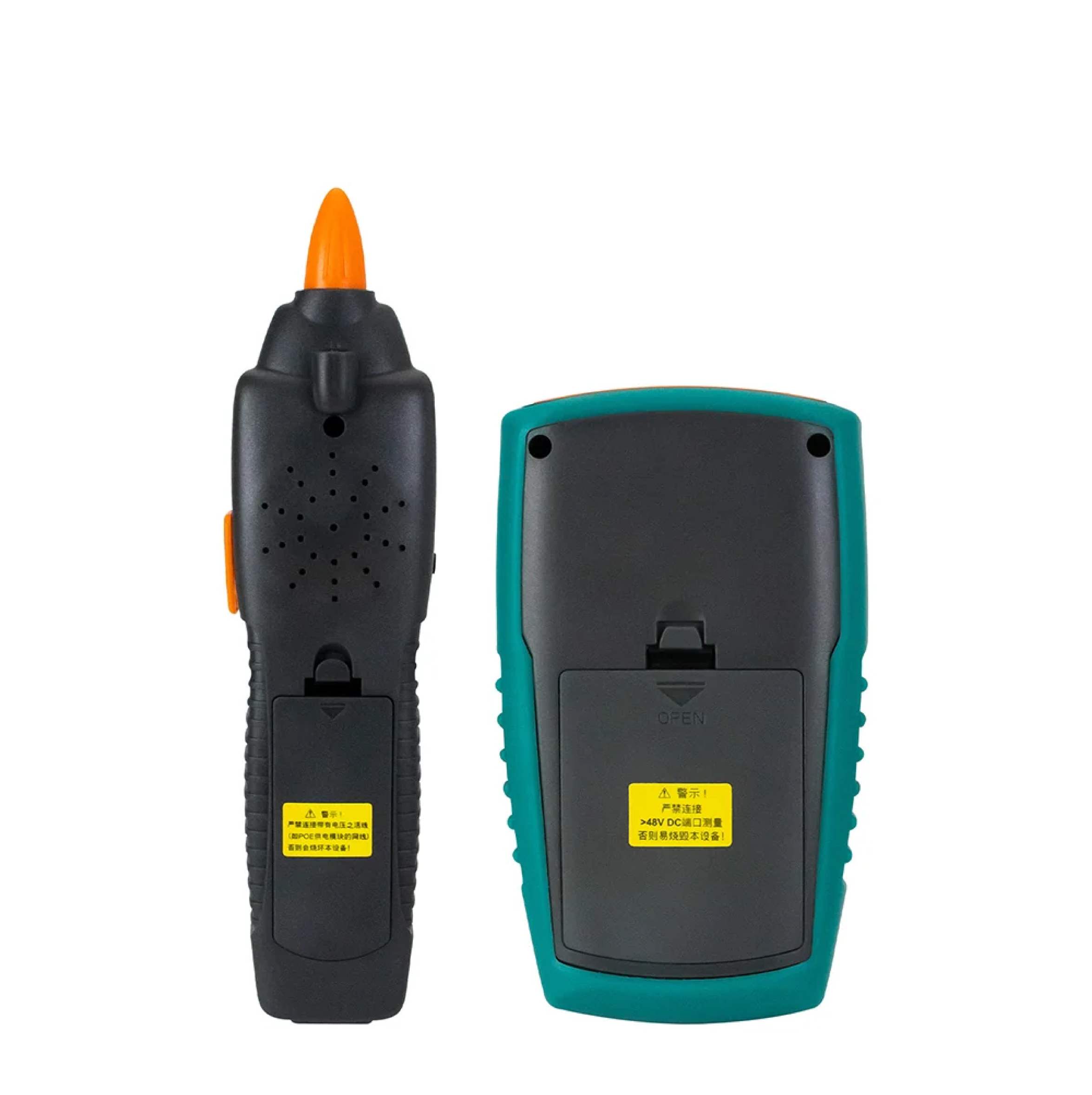

El PROBADOR DE RED RJ11/RJ12/RJ45 Y GENERADOR DE TONO PRO’SKIT REF. MT-7029 es una herramienta profesional multifunción diseñada para la instalación, diagnóstico y mantenimiento de redes de comunicación, cableado estructurado y sistemas telefónicos. Permite verificar conexiones, identificar cables, detectar fallas y realizar seguimiento de líneas en instalaciones de red de manera rápida y eficiente.

Este equipo combina las funciones de probador de cables y generador de tonos, permitiendo localizar cables dentro de grupos de conductores mediante una señal de rastreo. Es compatible con cables de red RJ45 Cat 5, Cat 5e y Cat 6 UTP/STP, además de cables telefónicos RJ11/RJ12, facilitando las labores de técnicos de redes, telecomunicaciones, CCTV e instalaciones de baja tensión.

El transmisor genera una señal de tono de 130 kHz, permitiendo rastrear cables hasta una distancia aproximada de 3 km y realizar pruebas de mapeo de cableado hasta 300 metros, identificando problemas como circuitos abiertos, cortos, conexiones cruzadas y errores en la secuencia de los conductores.

Cuenta con funciones adicionales para verificar el estado de líneas telefónicas, incluyendo identificación de polaridad, detección de línea ocupada, llamadas entrantes y pruebas sobre equipos activos de telecomunicaciones. También incorpora filtro EMI para reducir interferencias durante el rastreo de cables en ambientes con ruido eléctrico.

El receptor incluye indicador de señal mediante LED y zumbador, además de función de detección de voltaje sin contacto (NCV) entre 90 y 1000V AC, brindando mayor seguridad durante las labores de diagnóstico. Su diseño compacto y ergonómico facilita el transporte y uso en campo.

El PRO’SKIT MT-7029 es una solución completa para profesionales que requieren una herramienta confiable para instalación y mantenimiento de redes LAN, telefonía, cableado estructurado, sistemas CCTV y telecomunicaciones.

Características técnicas

• Marca: Pro’sKit.
• Referencia: MT-7029.
• Tipo de producto: Probador de red + generador de tono.
• Funciones:
  • Prueba de continuidad.
  • Mapeo de cables.
  • Rastreo e identificación de cables.
  • Generación de tono.
  • Prueba de líneas telefónicas.

Compatibilidad

• RJ45 (8 pines).
• RJ11/RJ12 (6 pines).
• Cable LAN Cat 5, Cat 5e y Cat 6.
• Cable UTP/STP.
• Cable telefónico Cat 3.

Características del transmisor

• Frecuencia de tono: 130 kHz.
• Distancia máxima de rastreo: Hasta 3 km.
• Distancia máxima de mapeo: Hasta 300 m.
• Modo de tono: Tono único.
• Indicador de polaridad telefónica.
• Indicador de estado de línea telefónica.
• Prueba de continuidad.
• Protección de voltaje: Hasta 48V DC.
• Filtro EMI para reducción de interferencias.

Características del receptor

• Indicador LED de señal.
• Zumbador integrado.
• Detección NCV sin contacto.
• Rango NCV: 90-1000V AC.
• Iluminación LED incorporada.
• Entrada para auriculares.

Alimentación

• Batería: 9V DC (transmisor y receptor).

Aplicaciones

• Instalación de redes LAN.
• Cableado estructurado.
• Telefonía.
• CCTV.
• Mantenimiento de telecomunicaciones.
• Identificación de cables en instalaciones complejas.
