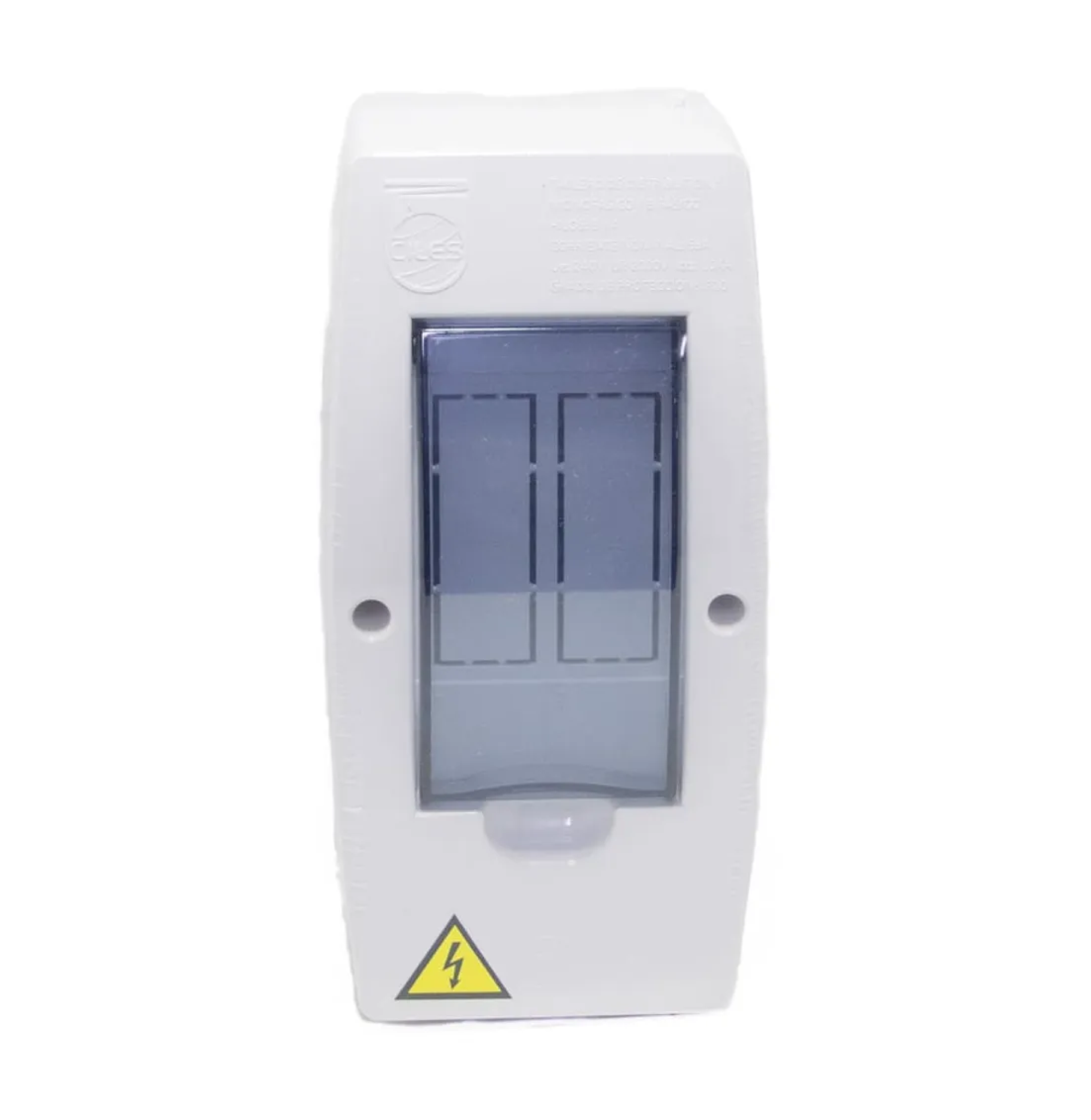

El TABLERO BIFA 2 CIRC ENCHUFABLE S/P 220V CILES PT730009B es un tablero eléctrico bifásico de sobreponer diseñado para alojar y organizar breakers enchufables destinados a la protección y distribución de circuitos eléctricos. Su configuración para 1 y 2 circuitos ofrece una solución compacta para instalaciones donde se requiere disponer de un punto de distribución eléctrica de fácil montaje y acceso.
Este tablero está diseñado para instalación sobreponer, lo que significa que puede fijarse directamente sobre una superficie, sin necesidad de realizar un empotramiento completo en la pared. Esta característica facilita su utilización en instalaciones nuevas, ampliaciones, remodelaciones y adecuaciones eléctricas donde se busca realizar un montaje práctico y ordenado.
La referencia PT730009B corresponde a la versión bifásica de la familia de tableros de sobreponer enchufables de CILES. El fabricante diferencia esta referencia de la PT730009U, que corresponde a la versión monofásica de la misma familia. Por esta razón, aunque ambas referencias tienen una configuración exterior similar, deben mantenerse como productos independientes.
El sistema está diseñado para la instalación de breakers enchufables, permitiendo incorporar los dispositivos de protección directamente en el sistema destinado para este tipo de interruptores. Esta configuración facilita el montaje y mantenimiento de los dispositivos, además de permitir organizar los circuitos dentro de un espacio compacto.
El tablero cuenta con elementos destinados a facilitar la distribución eléctrica, incluyendo barraje para neutro y puesta a tierra, permitiendo organizar las conexiones correspondientes dentro del gabinete. Esta disposición contribuye a mantener una instalación más ordenada y facilita las labores de revisión y mantenimiento por parte del personal técnico.
De acuerdo con la información técnica publicada para la referencia PT730009B, el tablero permite trabajar con conductores de acometida fabricados en aluminio o cobre (AL/CU), con calibres comprendidos entre AWG 6 y AWG 2. Esta compatibilidad proporciona flexibilidad para diferentes configuraciones de alimentación eléctrica, siempre que los conductores utilizados sean adecuados para las condiciones particulares de la instalación.
El tablero está diseñado para aplicaciones residenciales y comerciales, especialmente en instalaciones donde se necesita distribuir y proteger uno o dos circuitos mediante breakers enchufables. Su formato compacto resulta apropiado para ampliaciones eléctricas, pequeños puntos de distribución, remodelaciones y diferentes proyectos donde el espacio disponible para el tablero sea limitado.
Su instalación de sobreponer permite realizar el montaje directamente sobre la superficie disponible, facilitando el acceso a los breakers y a las conexiones internas. Esto puede resultar especialmente práctico en trabajos de mantenimiento, adecuaciones y ampliaciones donde no se desea realizar una intervención estructural considerable sobre la pared.
La referencia PT730009B aparece en el listado de productos CILES como “Sobreponer enchufable 1 y 2 circuitos bifásico”, confirmando que se trata de un tablero de sobreponer para breakers enchufables y no de una caja para breakers de riel DIN.
Su configuración bifásica permite utilizarlo en sistemas eléctricos compatibles con esta distribución. La tensión nominal publicada para esta referencia es de 120/240 V, por lo que este valor debe considerarse al seleccionar los conductores, breakers y demás elementos que formen parte de la instalación.
Por su diseño compacto, sistema enchufable y montaje sobreponer, el TABLERO BIFA 2 CIRC ENCHUFABLE S/P 220V CILES PT730009B es una alternativa práctica para electricistas, instaladores, constructores, remodeladores y proyectos eléctricos residenciales y comerciales que requieren una solución para distribuir y proteger circuitos de manera organizada.
La instalación y conexión del tablero deben ser realizadas por personal calificado, verificando previamente la compatibilidad entre la tensión de la instalación, los breakers, los conductores, la capacidad del tablero y las características de las cargas que serán conectadas.
Características técnicas
- Marca: CILES.
- Referencia: PT730009B.
- Tipo de producto: Tablero eléctrico de sobreponer.
- Configuración: Bifásico.
- Capacidad: 1 y 2 circuitos.
- Sistema: Enchufable.
- Tipo de breaker: Enchufable.
- Tipo de instalación: Sobreponer.
- Tensión nominal publicada: 120/240 V.
- Compatibilidad de conductores: Aluminio y cobre (AL/CU).
- Calibre de acometida: AWG 6 a AWG 2.
- Barraje: Neutro y puesta a tierra.
- Aplicación: Distribución y protección de circuitos eléctricos.
- Uso recomendado: Residencial y come
