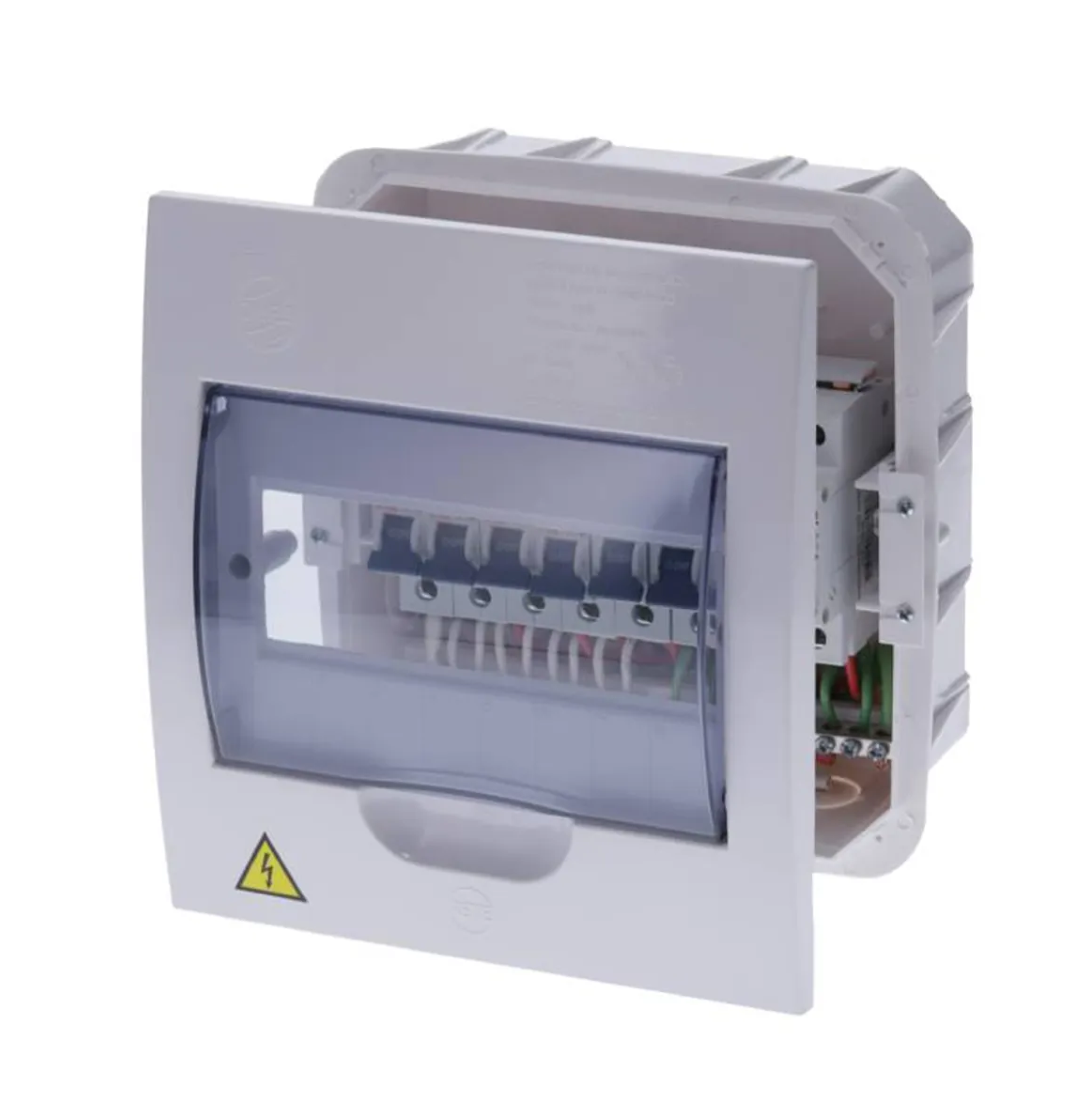

El TABLERO MONO 6 CIRC PARA RIEL CILES PT730301U es un tablero de distribución eléctrica monofásico diseñado para la instalación de breakers tipo riel estándar con sistema DIN, permitiendo organizar y proteger diferentes circuitos eléctricos dentro de un mismo punto de distribución. Su configuración para 6 circuitos lo convierte en una solución adecuada para instalaciones residenciales y comerciales que requieren distribuir varias cargas de manera organizada y segura.
Este tablero está diseñado específicamente para trabajar con breakers de riel estándar tipo DIN, permitiendo realizar el montaje de los dispositivos de protección sobre el sistema de fijación correspondiente. Esta configuración facilita la instalación, sustitución y mantenimiento de los breakers, además de permitir una distribución ordenada de los circuitos eléctricos.
De acuerdo con la información técnica publicada directamente por CILES, el PT730301U cuenta con una capacidad de corriente nominal de 75 A, una tensión nominal de 120/240 V y una capacidad de corriente de cortocircuito (Icc) de 10.000 A, equivalente a 10 kA. Estas especificaciones permiten identificar la capacidad eléctrica del tablero y deben ser consideradas al seleccionar los breakers, conductores y demás componentes de la instalación.
El tablero permite la utilización de cables de acometida de aluminio y cobre (AL/CU) en calibres comprendidos entre AWG 6 y AWG 2, proporcionando compatibilidad con diferentes configuraciones de alimentación eléctrica. La selección definitiva del conductor debe realizarse de acuerdo con las características de la instalación, la carga conectada y la normativa eléctrica aplicable.
Una de sus características principales es su diseño compacto, desarrollado para facilitar su instalación en lugares donde el espacio disponible es reducido. CILES indica que el tamaño del compartimiento permite su instalación en buitrones, ductos y espacios reducidos, ofreciendo una alternativa práctica para proyectos donde se necesita optimizar el espacio destinado al sistema de distribución eléctrica.
El tablero incorpora barras de bornera independientes para neutro y tierra, que permiten realizar las conexiones correspondientes antes de instalar los conductores en la respectiva base de fijación. Esta configuración contribuye a mantener los conductores organizados dentro del tablero y facilita las labores de conexión, inspección y mantenimiento del sistema eléctrico.
La configuración de 6 circuitos permite distribuir diferentes cargas eléctricas desde un mismo tablero, facilitando la organización de los circuitos individuales y su respectiva protección mediante breakers compatibles con sistema riel DIN. Esto permite separar las cargas de acuerdo con las necesidades de la instalación y facilita la identificación y mantenimiento de cada circuito.
El TABLERO MONO 6 CIRC PARA RIEL CILES PT730301U está destinado a aplicaciones en redes eléctricas domiciliarias y comerciales, siendo una alternativa para instalaciones nuevas, ampliaciones, remodelaciones y adecuaciones de sistemas de distribución eléctrica. Su diseño permite centralizar los dispositivos de protección en un gabinete compacto y de fácil acceso para el personal encargado del mantenimiento.
La referencia PT730301U corresponde específicamente a la versión monofásica de 6 circuitos para breakers de riel. CILES también comercializa una referencia PT730301B correspondiente a la versión bifásica de 6 circuitos, por lo que no deben considerarse productos duplicados aunque compartan la misma numeración base.
Para su instalación debe verificarse que los breakers de riel, conductores y demás componentes sean compatibles con las características eléctricas del tablero. El montaje y las conexiones eléctricas deben ser realizados por personal calificado, siguiendo las especificaciones técnicas del fabricante y las disposiciones aplicables a la instalación.
Por sus 6 circuitos, sistema de montaje para riel DIN, capacidad nominal de 75 A y compatibilidad con conductores de cobre y aluminio, el TABLERO MONO 6 CIRC PARA RIEL CILES PT730301U es una solución funcional para la distribución y protección de circuitos eléctricos en proyectos residenciales y comerciales.
Características técnicas
- Marca: CILES.
- Referencia: PT730301U.
- Tipo de producto: Tablero de distribución eléctrica.
- Configuración: Monofásico.
- Número de circuitos: 6 circuitos.
- Sistema de montaje: Riel estándar sistema DIN.
- Tipo de breaker: Breaker para riel DIN.
- Corriente nominal (In): 75 A.
- Tensión nominal (Ue): 120/240 V.
- Capacidad de corriente de cortocircuito (Icc): 10.000 A.
- Capacidad de cortocircuito: 10 kA.
- Compatibilidad de conductores: Aluminio y cobre (AL/CU).
- Calibres de acometida compatibles: AWG 6 a AWG 2.
- Borneras: Neutro y tierra.
- Tipo de instalación: Distribución eléctrica.
- Aplicación: Redes eléctricas domiciliarias y comerciales.
- Diseño: Compacto.
- Instalación recomendada: Buitrones, ductos y espacios reducidos, según las condiciones de montaje.
- Unidad de medida: Unidad.
