Los cables eléctricos son uno de los componentes más importantes en cualquier instalación eléctrica, ya sea residencial, comercial o industrial. Su función principal es transportar la energía eléctrica de forma segura y eficiente desde una fuente de alimentación hasta los diferentes equipos o dispositivos.
Elegir el cable correcto no solo garantiza un mejor funcionamiento de la instalación, sino que también aumenta la seguridad, reduce riesgos de sobrecalentamiento y prolonga la vida útil del sistema eléctrico.
En esta guía encontrará los principales tipos de cables eléctricos, sus características, aplicaciones y los aspectos que debe tener en cuenta al momento de seleccionar el más adecuado para cada proyecto.
¿Qué es un cable eléctrico?
Un cable eléctrico es un conductor diseñado para transportar corriente eléctrica de un punto a otro. Está fabricado bajo estrictas normas nacionales e internacionales para garantizar seguridad, resistencia y un rendimiento confiable.
Dependiendo de su aplicación, los cables pueden variar en materiales, aislamiento, capacidad de carga, flexibilidad y resistencia a diferentes condiciones ambientales.
Componentes de un cable eléctrico
Aunque existen muchos tipos de cables, la mayoría están compuestos por cuatro elementos principales:
Conductor
Es la parte encargada de transportar la corriente eléctrica. Generalmente está fabricado en cobre o aluminio.
Aislamiento
Recubre el conductor para evitar fugas de corriente y proteger a las personas contra contactos eléctricos.
Elementos de protección
Algunos cables incluyen pantallas metálicas, armaduras o refuerzos que aumentan su resistencia frente a impactos, humedad o interferencias electromagnéticas.
Cubierta exterior
Es la capa que protege todo el conjunto frente al desgaste, agentes químicos, rayos UV, humedad y otros factores externos.

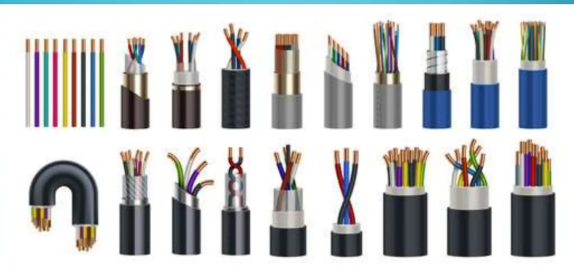

Tipos de cables eléctricos según su uso
Cada instalación requiere un tipo de cable específico. A continuación, encontrará los más utilizados.
Cables para paneles eléctricos
Son cables flexibles utilizados en tableros eléctricos, cajas de distribución y armarios de control.
Se caracterizan por:
- Fácil instalación.
- Excelente flexibilidad.
- Alta seguridad.
- Organización del cableado.
Son ideales para instalaciones residenciales, comerciales e industriales.
Cables de potencia
Diseñados para transportar grandes cantidades de energía eléctrica.
Se utilizan en:
- Industrias.
- Edificios comerciales.
- Centros de distribución.
- Alimentación de maquinaria.
- Variadores de frecuencia.
Su construcción permite soportar condiciones de trabajo exigentes.
Cables armados
Incorporan una armadura de acero o aluminio que protege el conductor contra daños mecánicos.
Son recomendados para:
- Instalaciones subterráneas.
- Zonas industriales.
- Lugares con presencia de roedores.
- Ambientes con alto riesgo de impacto.
Cables de goma
Gracias a su gran flexibilidad pueden utilizarse tanto en instalaciones fijas como móviles.
Son comunes en:
- Equipos portátiles.
- Soldadoras.
- Herramientas eléctricas.
- Maquinaria industrial.
Su cubierta de goma ofrece excelente resistencia mecánica.
Cables libres de halógenos
Están diseñados para minimizar la emisión de humo y gases tóxicos en caso de incendio.
Son ampliamente utilizados en:
- Hospitales.
- Centros comerciales.
- Colegios.
- Edificios públicos.
- Sistemas de emergencia.
Su principal ventaja es proteger la vida de las personas durante una evacuación.
Cables resistentes al fuego
Estos cables continúan funcionando incluso durante un incendio, permitiendo que los sistemas críticos permanezcan operativos.
Se emplean en:
- Alarmas contra incendios.
- Bombas contra incendios.
- Iluminación de emergencia.
- Extractores de humo.
- Sistemas de evacuación.

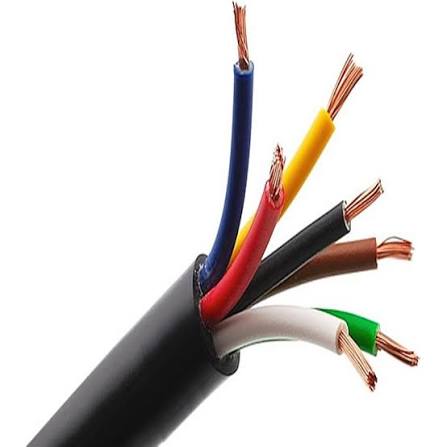

Cables de control
Están diseñados para transmitir señales de control entre equipos y maquinaria.
Se utilizan en:
- Automatización industrial.
- Motores eléctricos.
- Tableros de control.
- Sistemas de señalización.
Cables de instrumentación
Su función es transmitir señales de medición con alta precisión.
Gracias a su apantallamiento reducen las interferencias electromagnéticas.
Son ideales para:
- Plantas industriales.
- Instrumentación electrónica.
- Sistemas de monitoreo.
Cables solares
Fabricados especialmente para instalaciones fotovoltaicas.
Se caracterizan por:
- Alta resistencia a rayos UV.
- Soporte para temperaturas extremas.
- Excelente durabilidad en exteriores.
- Gran resistencia a la humedad.
Se utilizan para conectar los paneles solares con el inversor y el sistema eléctrico.
Cables especiales
Existen cables diseñados para aplicaciones específicas como:
- Ascensores.
- Bombas sumergibles.
- Piscinas.
- Fuentes ornamentales.
- Acuarios.
- Puentes grúa.
- Ferias y eventos.
Cables de aluminio
Son una alternativa para la transmisión de energía cuando se requieren largas distancias o reducción de peso.
Aunque el cobre ofrece una mejor conductividad, el aluminio destaca por ser más ligero y económico.
Tipos de cables según su nivel de tensión
Los cables también se clasifican de acuerdo con el voltaje que pueden soportar.
Baja tensión
Trabajan normalmente hasta 750 V o 1.000 V.
Son los más utilizados en:
- Viviendas.
- Comercios.
- Oficinas.
- Pequeñas industrias.
Media tensión
Operan entre 1 kV y 36 kV.
Se emplean para distribuir energía desde subestaciones hacia transformadores y redes industriales.

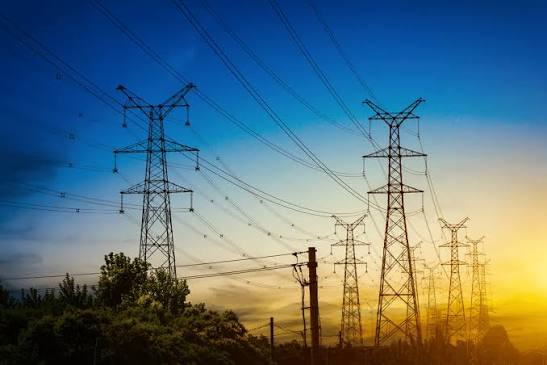

Alta tensión
Funcionan por encima de los 36 kV.
Son utilizados por empresas eléctricas para transportar energía a grandes distancias.
Tipos de conductores eléctricos
Dependiendo de la aplicación, existen diferentes configuraciones de conductores.
Entre los más comunes encontramos:
- Conductor de alambre desnudo: se trata de un solo alambre en estado sólido, no flexible y sin recubrimiento.
- Conductor de alambre aislado: es igual que el conductor de alambre desnudo con la diferencia de que va recubierto por un material aislante.
- Conductor de cable flexible: es un conjunto de finos alambres recubiertos por un material aislante. Son flexibles y maleables.
- Conductor de cordón: es un conjunto de cables que tienen doble aislamiento, el propio de cada cable más uno adicional que los engloba a todos.
- Cable unipolar: es un cable que cuenta con un único conductor.
- Cable multipolar: es un cable que cuenta con varios conductores.
- Cable coaxial: cuenta con un conductor de alambre en su interior protegido por una capa aislante y con una malla blindada de cobre y finalmente con una cubierta exterior.
- Cable trenzado: se trata de pares de cables entrelazados.
- Cable duplex: se trata de dos cables paralelos.
- Cable apantallado: se trata de un conjunto de cables recubierto por un revestimiento metálico.
- Cable de cinta: son una serie de cables colocados de forma paralela.
- Cable rígido: es un cable difícil de deformar.
- Cable flexible: es un cable fácil de deformar.
- Conductores eléctricos de cobre: es el material más utilizado generalmente.
- Conductores eléctricos de aluminio: en algunos casos, también se usan conductores de aluminio, pese a que este metal sea un 60% peor conductor que el cobre.
Los materiales más utilizados son el cobre y el aluminio.
Tipos de aislamiento en cables eléctricos
El aislamiento evita pérdidas de corriente y protege la instalación.
Aislamientos termoplásticos
Los más comunes son:
- PVC (Policloruro de vinilo).
- PE (Polietileno).
- PU (Poliuretano).
- Z1 (Poliolefinas).
Aislamientos termoestables
Destacan por soportar mayores temperaturas.
Entre ellos se encuentran:
- XLPE.
- EPR.
- EVA.
- Silicona.
- Neopreno.
- Caucho natural.
Protecciones metálicas
Algunos cables incorporan elementos adicionales para aumentar su resistencia.
Pantallas metálicas
Reducen las interferencias electromagnéticas y protegen la calidad de la señal.
Armaduras
Protegen el cable frente a golpes, aplastamientos, humedad y ataques de roedores.
Colores de los cables eléctricos y su significado
Los colores permiten identificar fácilmente la función de cada conductor dentro de una instalación eléctrica.
Los más utilizados son:
- Azul: conductor neutro.
- Negro, gris o marrón: conductor de fase.
- Verde y amarillo: conductor de protección o puesta a tierra.
Esta identificación sigue las recomendaciones de la norma internacional IEC 60446, facilitando instalaciones más seguras y reduciendo errores durante el mantenimiento.
¿Cómo elegir el cable eléctrico adecuado?
Antes de seleccionar un cable es importante considerar varios factores:
- Tipo de instalación.
- Nivel de tensión.
- Corriente que transportará.
- Condiciones ambientales.
- Flexibilidad requerida.
- Presencia de humedad o agentes químicos.
- Normativa aplicable.
Elegir el cable correcto garantiza mayor seguridad, eficiencia energética y una vida útil más prolongada para toda la instalación.
